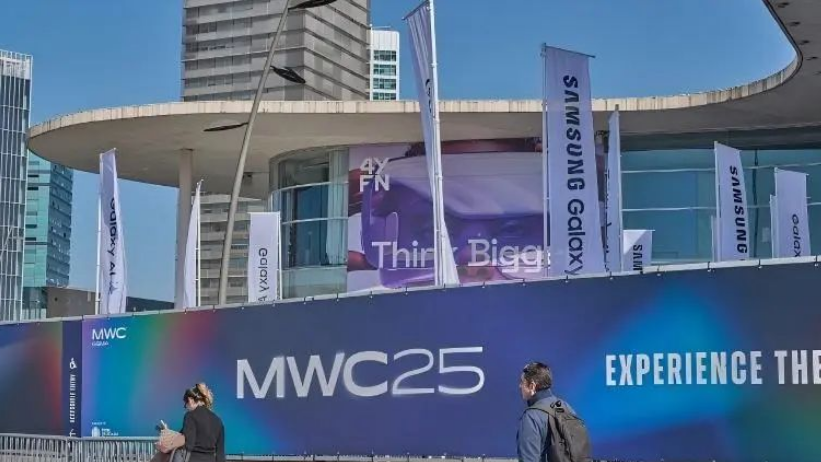

今年3月,世界移动通信大会(MWC 2025)在巴塞罗那举行,此次大会以“融合、连接、创造”为主题,展示了全球移动技术的行业创新与未来趋势:
联想推出太阳能电池板供电的Yoga Solar PCC
Tecno发布仅5.75毫米超薄的新型Spark Slim智能手机,能容纳5200的电池
华为则带来全球首款三折屏商用设备Mate XT
……
这些移动巨头在大会上推出超前的移动通讯新品,它们都拥有一个共同点:即依靠高性能印刷电路板(PCB)或印刷线路板(PWB)高科技组件来工作——而它的制造核心,正是电化学工艺。

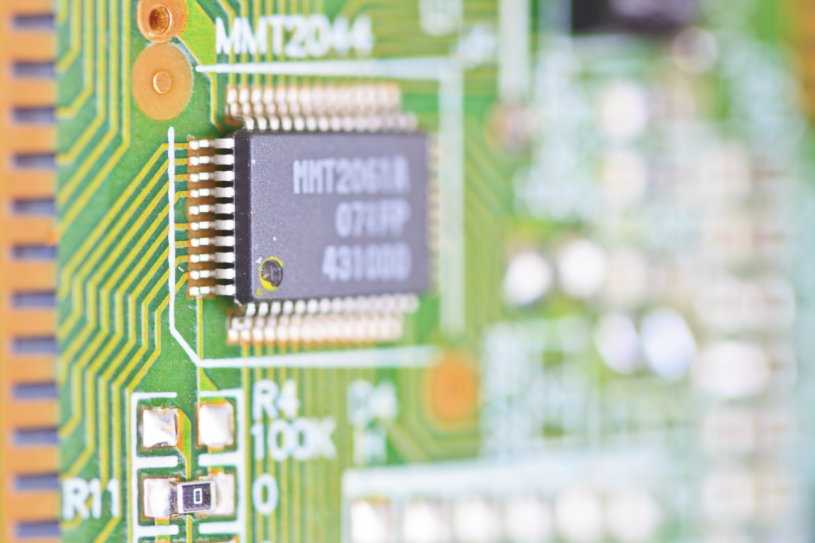

PCB:电子设备的“骨架”
印刷电路板(PCB)是现代电子设备的“骨架”,由非导电基材(如玻璃纤维)和精密铜线路组成,为智能手机和笔记本电脑等设备的各个部件提供物理支撑和电气连接,使设备能够运行并实现其功能,其铜线路的质量直接决定设备性能。
印刷电路板(PCB)主要由两部分构成:
刚性基座:由非导电材料(如玻璃纤维或树脂)制成。
细铜线路:如微小的电信号导管,使设备的不同组件能够相互通信,从而实现运行,这些通道制作得越好,连接速度就越快,以热量形式散发的能量就越少。
电化学如何塑造PCB
电化学是制造印刷电路板(PCB)的关键。在制造过程中,采用电镀工艺,在印刷电路板上沉积铜,以制备所需的电路。其工作原理如下:
阳极:带有定制专有涂层的电极,可加速电化学反应,确保沉积物精度符合PCB设计师的严格要求;
阴极:印刷电路板(PCB)本身;
将两者都浸入称为“电解质”①的液体导电溶液中,当电流流过电池时,溶解的铜离子从阳极移动到阴极(PCB本身),在需要的地方沉积一层光滑、均匀和精确的铜层。
铜沉积的质量对PCB的性能至关重要,如果涂层不正确,PCB可能无法按预期工作,甚至导致设备故障。

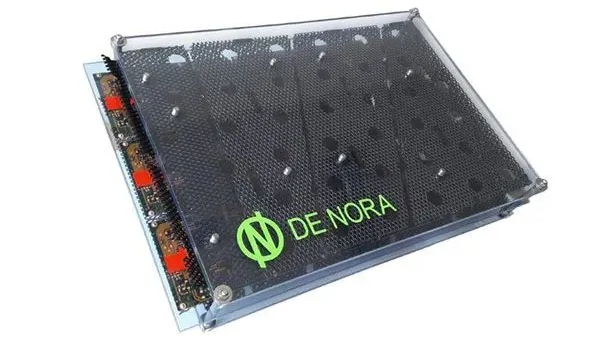

迪诺拉阳极:提升电子产品性能
迪诺拉阳极确保了可靠、高质量的涂层,能够满足高端电子行业的严格标准。随着智能手机、个人电脑、平板电脑及其他电子产品的不断创新,迪诺拉电极也被越来越多的电子制造商应用。
迪诺拉的不溶性阳极技术不仅提升了PCB性能,更通过减少耗能与废弃物,推动电子行业绿色转型。正如MWC2025所预示的——未来科技的每一次突破,背后都有电化学的精密支撑,让我们共同期待这些创新技术推动5G、物联网和人工智能领域突破。
