【案例】黄岩区二次供水建设工程（供水设备采购安装项目）2024年度第一批次

时间：2025-05-12 14:42

来源：中国水网

为促进行业交流进步，便于行业同侪互学互促，推动中国环境产业转型升级。E20环境产业圈层特推出《水务行业优秀案例汇编》，汇集了近150例案例，涉及村镇污水治理、工业废水治理、工业园区废水治理、水环境治理、市政污水管网、再生水回用、污泥处理处置等领域。

项目名称：黄岩区二次供水建设工程（供水设备采购安装项目）2024年度第一批次

推荐单位：上海艺迈实业有限公司

参与环节：为该项目设备材料供应商、工程总包工作

项目所在地：浙江省-台州市-黄岩区

项目概况

该项目为黄岩区二次供水建设工程（供水设备采购安装项目）2024年度第一批次，共计为四个标段，分别为：一标段：嘉丽阳光苑；二标段：锦晖小区；三标段：西江华庭；四标段：华府天地。该项目由我司承接，项目包括深化设计、设备土建基础制作、装修改造、设备至项目现状水泵房自来水总管接水口到二次供水设备水管链接、房间内配电箱接电口到二次供水设备电缆的配套、供水设备出水口到小区用户水管链接、水表安装、设备制造、图审、通信、运杂、保险、保管、装卸、现场设备保管、就位、设备附件、二次搬运、安装及与安装相关的混凝土浇筑、调试、测试、检验、验收、技术培训、售后服务等全部工作。

示范意义

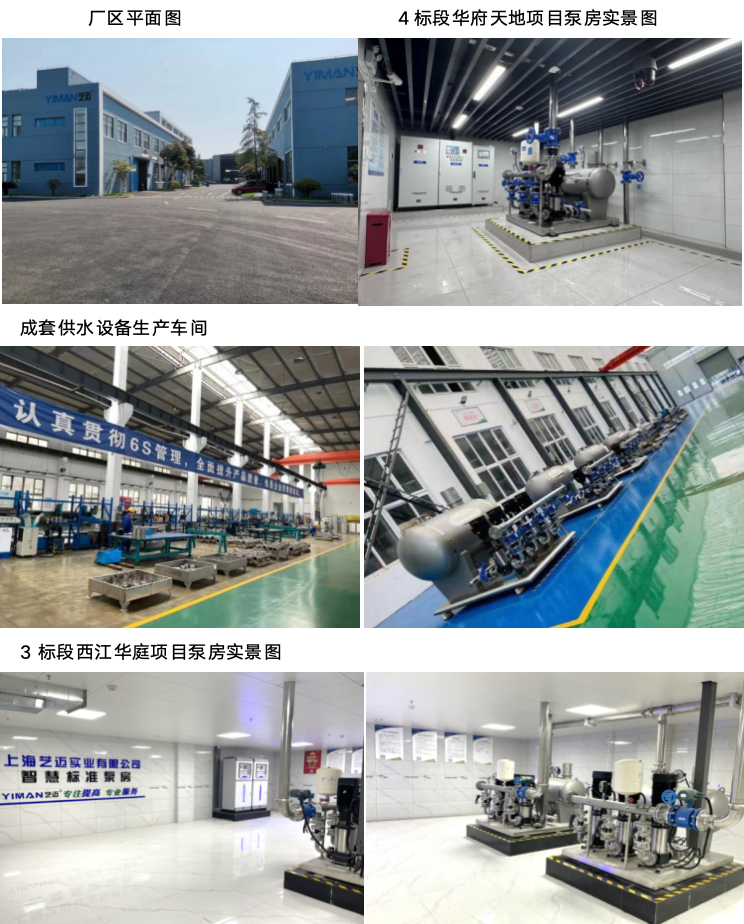

该项目工程提供的产品为上海艺迈自主开发的智慧供水泵房。泵房设计整体布局合理，供水设备使用艺迈牌YMWG型无负压（叠压）设备（艺迈专利）。该设备是非常理想的一种节能供水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全取代水塔、高位水箱及各种气压式供水设备，可彻底免除水质的二次污染。设备具有智能远程监控系统，可接入当地水务系统或我司智慧远程监控平台，实现远程监控。智慧供水泵房结合丰富的项目落地和样板工程打造经验，实现真正的“标准化、系统化、交钥匙”工作流程。设备整体运行稳定、供水量足、水压稳定，供水效率高，加装水质在线监测系统，确保了居民用水质量。

项目亮点介绍

（1）实施效果

供水质量提升：项目将显著改善水质，确保居民获得更清洁、安全的饮用水，减少水污染风险。

增强供水的稳定性：通过采用项目优化了供水管网和加压设施，减少了水压不稳和停水现象，确保居民用水更加稳定可靠。

节水节能：项目提供恒压变频供水设备节能效果好，结构紧凑，占地面积小，运行稳定可靠，可彻底免除水质的二次污染。

（2）社会效益

提升居民生活质量。项目通过对供水设备的改善，确保居民用水稳定、饮用水质安全，减少因水压不稳或水质问题带来的生活不便，直接提升了日常生活质量，增强居民的幸福感和满意度。

（3）生态效益

促进水资源的节约和高效利用；降低能源消耗与碳排放；减少水污染，改善生态环境；水质安全保障，通过高效过滤和消毒技术，确保供水水质安全，减少了对环境的二次污染。

项目技术工艺/装备简介

（1）技术工艺/装备名称

智慧供水泵房。

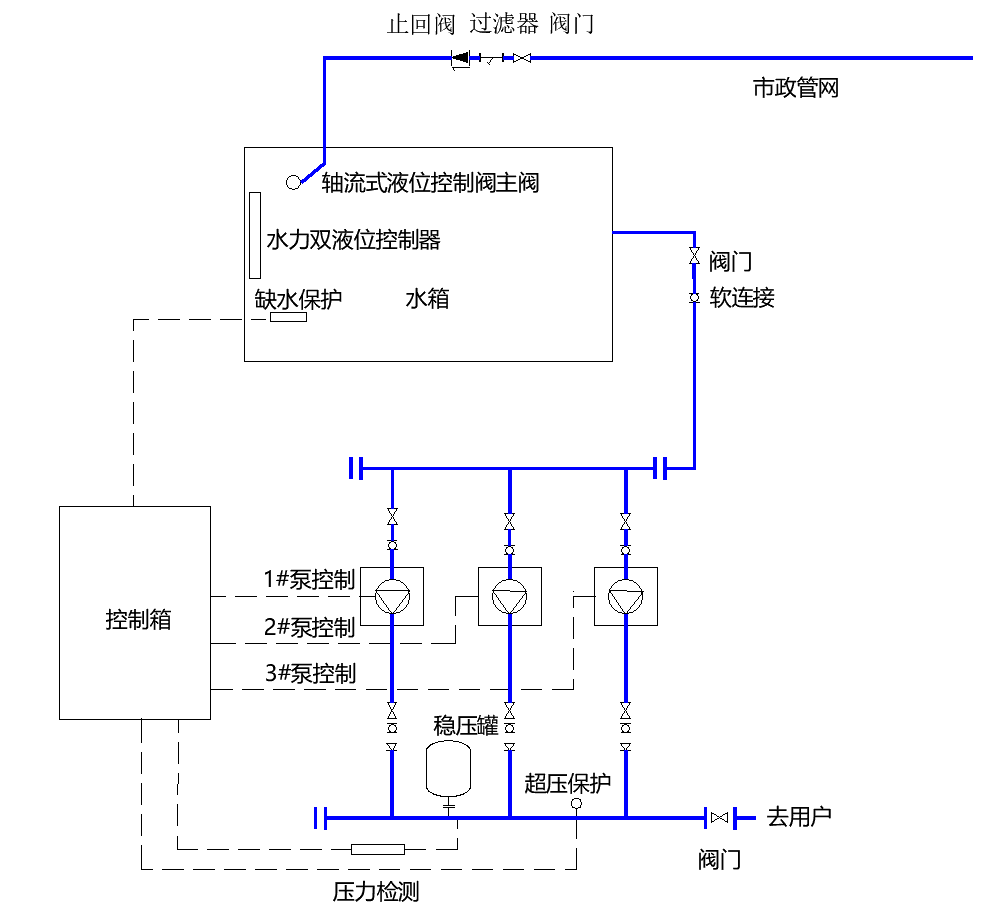

（2）工艺/装备原理


当市政来水压力正常、水量充足时，水泵利用市政来水压力接力供水，达到少做扬程功节能的目的。

当市政来水压力降低至最低服务压力值时，前端压力变送器将压力信号送至PLC控制器，PLC按照编程指令动作。

艺迈牌YMWG型无负压（叠压）设备攻克了传统的低压停机保护管网的方式（市政管网仍然有水量只是压力不够）带来的用户无法用水的难题，做到市政管网有多少水就给用户供多少水，且不对管网产生影响，做到真正的无水停机。市政来水自动启机的全自动无人值守模式。

（3）工艺/装备特点

安全稳定性

元器件方面：完全响应招标文件中控制系统的品牌要求；选用安全稳定的电气元件，是保证控制系统的安全、稳定可靠运行工作的前提。

供水压力方面：设备出口压力平稳，无波动，保证居民用水稳定。

程序方面：根据设备自身具备的功能特性结合现场使用工况设计编程，保证设备运行的合理性﹑安全性﹑稳定性。

系统功能齐全技术先进（主要如下）：叠压供水功能、低峰期直接供水功能、无水停机保护功能、自动启停功能、运行状态显示功能、小流量停机保压功能、超压保护功能、故障自动切换及跳跃故障泵、定时轮换泵功能、泵房漏水保护功能、压力失控保护功能、大流量保护功能、分时段供水功能、电能计量功能、流量计计量功能、中文人机界面功能、远程监控功能、全变频功能（可选一对一变频器）、错峰供水功能、控制系统巡检功能、水质检测、监测功能等。

设备配套选用变频器控制变频启动，确保设备供水安全、稳定﹑可靠运行。控制系统采用全变频控制方式，可实现手动、自动和远程（互联网+手机）控制模式；并通过控制柜上的转换开关进行选择（手动模式，自动模式，远程模式优先级依次递减）。

（4）应用工业领域

适用于市政管网供水量充足、水压不达标地区管网加压供水。

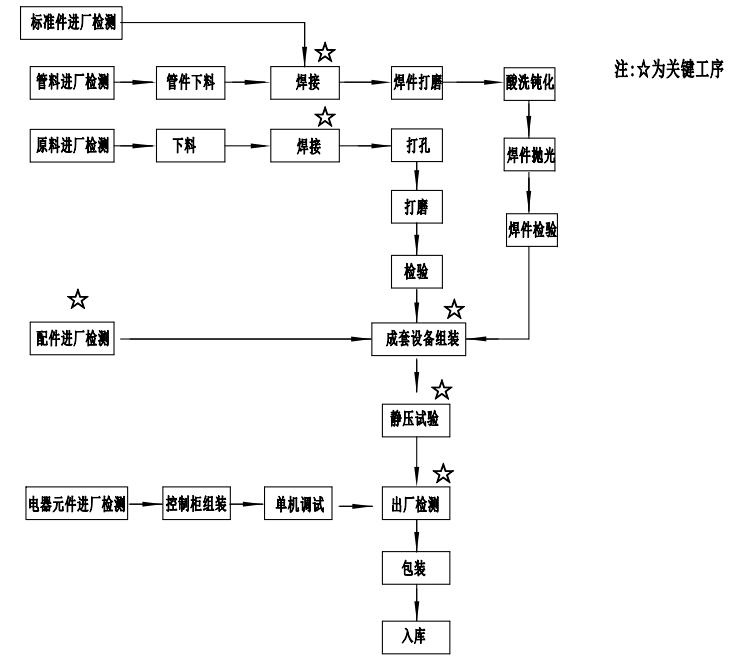

（5）工艺/装备流程图
